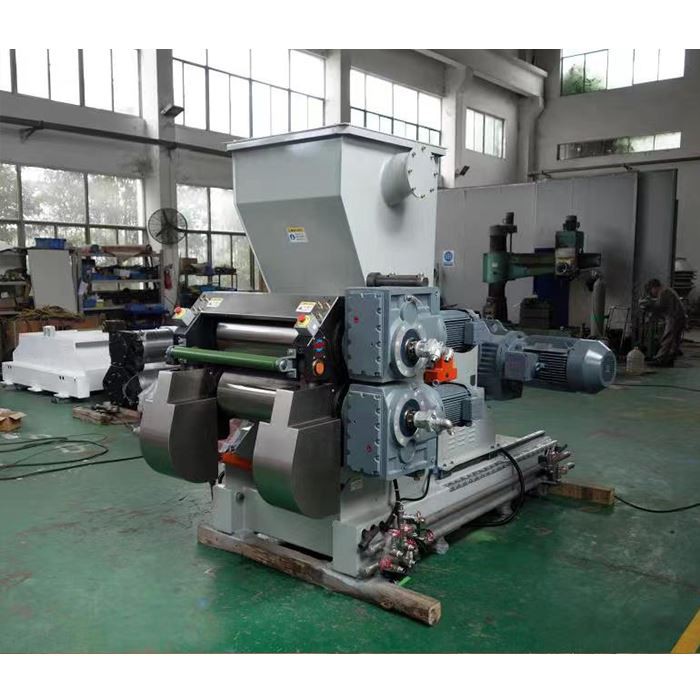

Ikki vintli kauchuk ekstrusion qoplama mashinasi

Ikki vintli kauchuk ekstruziya qoplama mashinasi mikser bilan birgalikda ishlatiladi, mikser rezina materialni partiyalarda chiqarib yuborishi va uni doimiy kauchuk qatlamga bosishi mumkin.

Egizak vintli ekstruder ikkita konusning vintlar guruhidan iborat bo'lib, barrel (shu jumladan, qattiq ushlab turuvchi plastinka), podshipnik, tezlik nisbati tishli qutisi va moylash tizimi, reduktor, haydovchi vosita va boshqalar. Dvigatel va reduktor asosiy vintni boshqaradi, tezlik nisbati tishli yordamchi vositani boshqaradi. sinxron ichki ulanish aylanish uchun vint.Nitrid vint, bochka yuzida qattiq krom qoplama va suv sovutish/isitish.

1. Vint turi: o'zgaruvchan qadam va chuqurlikdagi yig'ish vintiga ega bo'lgan ikki konusli bitta boshli (teng bo'lmagan qadam, teng bo'lmagan chuqurlik, yig'ish turi, to'liq to'rli, bitta boshli konusli vint)

Vida tuzilishi: frezalash vintining qirrasi, qattiqlashtirilgan sirt, markaziy burg'ulash sovutish, aylanma qo'shma suv, zanglamaydigan po'latdan yasalgan ichki sovutish suvi trubkasi.

Vida qo'zg'aysan rejimi: motor reduktori asosiy vintni, asosiy vintni va yordamchi vintni tezlik nisbati tishli to'rli uzatish orqali boshqaradi.

Barrel tuzilishi: umumiy quyma tuzilishi, ichki bo'shliqni tugatish, vint va rulonli bo'shliq 5 mm. Suvni sovutish / isitish barrel. Barrel va kauchuk material orasidagi aloqa yuzasi qattiq xrom bilan qoplangan, xrom qatlamining qalinligi ~ {{1 }}.15 mm va xrom qatlamining qattiqligi 730HV10 dan katta yoki unga teng.

Barrelning kauchuk chiqishidagi o'rnatilgan kauchuk to'siq kauchuk to'siqning deformatsiyasi, siljishi va shikastlanishining yashirin xavfidan qochishi mumkin. Saqlash taxtasi plyonka qirrasining sifatini yaxshilash va energiyani kamaytirish uchun foydali bo'lgan tashqi yondirilgan shaklni qabul qiladi. iste'mol.

2. Ikki rolikli planshetni bosish moslamasi: u yuqori va pastki roliklar, podshipniklar va yotoq o'rindiqlari, gidravlik ochish va yopish, qulflash va rulon masofasini sozlash moslamasi va boshqalardan iborat.

er-xotin rulonli kalender, pressning rulosi gidravlik tarzda ochilishi mumkin: ~ 115 mm, ekstruderni tozalash va texnik xizmat ko'rsatish uchun qulay. Pastki rolik ekstruder barrelining old uchida podshipnik o'rindig'i orqali o'rnatiladi va yuqori rolikli podshipnik o'rindig'i burilish nuqtasi sifatida barrelning old uchiga o'rnatilgan ilgak va plyonkani qulflash va bosish uchun yog 'tsilindrining ta'siri ostida ochiladi va yopiladi. Va gidravlik qurilmani sozlash orqali rolik onlayn rejimga erishish uchun ochiladi. rolik masofasini sozlash.

Rolik masofasini sozlash moslamasi: Pastki tsilindr o'rnatiladi, yuqori rolik rulman o'rindig'ining menteşesinin gidravlik aylanishi bilan ochiladi yoki yopiladi va chap va o'ng gidravlik silindrlar bog'lanadi. Planshet bosish roligining ish masofasi oralig'i: min.4.0mm. Rolikning maksimal ko'tarilish balandligi: ~ 115 mm, bu mashina boshini degumming va tekshirish ishlarini amalga oshirishi mumkin. Planshet pressining ish holati xavfsiz ishlashni ta'minlash uchun qo'ziqorin boshi favqulodda to'xtatish tugmasi, qo'lda qayta o'rnatish bilan jihozlangan.

3. Elektr boshqaruv tizimi: U chastotani o'zgartirish kabinasi, ish qutisi, ichki ulanish va ichki kabeldan iborat bo'lib, ishga tushirish, to'xtatish, tezlikni nazorat qilish, jarayon parametrlarini sozlash, mantiqiy nazorat va himoya qilish, xavfsizlik signalizatsiyasi, mikser bilan aloqa. , yordamchi mashina, kino sovutish moslamasi, ulanish tezligini nazorat qilish va boshqalar.

4. Mukammal nosozlik signalizatsiyasi va xavfsizlikni to'xtatish moslamasi bilan jihozlangan

Himoya: haddan tashqari oqim (o'tkinchi) / ortiqcha oqim (vaqtga teskari proportsional).

Tezlikni qaytarish xatosi.

Dvigatelning haddan tashqari qizishi - haroratni aniqlash va signalizatsiya.

Nol tezlikni aniqlash, mantiqiy blokirovkadan himoya qilish, favqulodda to'xtashdan himoya qilish, reduktor soqol tizimining haddan tashqari harorati, ortiqcha bosim, oqim va signalni boshqarish ekstruderi, plastinka pressining mexanik mashinasi fanini boshqarish va himoya qilish.

5. Interfeys va aloqa funktsiyalari

Mikser bilan aloqani amalga oshiring, mikserning zaryadsizlanish signalini oling va oziqlantirishga ruxsat berish/rad etish signalini uzating.

Yuqori yordamchi mashina bilan aloqani amalga oshirish uchun uskunaning holati parametrlari yuqori yordamchi mashinani boshqarish tizimiga uzatiladi.

Kino sovutish moslamasi bilan aloqani amalga oshiring, shu jumladan tezlikni sinxronlashtirish, boshlash, to'xtatish.

1. Yetkazib beruvchi shartnoma bo'yicha asbob-uskunalar milliy va sanoat sifati va texnik standartlari va spetsifikatsiyalariga, shuningdek, ilovada ko'rsatilgan sifat, spetsifikatsiya, texnik ma'lumotlar va ishlash talablariga javob beradigan mukammal sifatga ega bo'lgan yangi jihozlar to'plami ekanligini kafolatlaydi. shartnoma va xavfsiz va uzoq muddatli barqaror foydalanish uchun javob beradi.

2. Kafolat muddati: Yetkazib beruvchi talab qiluvchining sifatga texnik xizmat ko'rsatish talablariga o'z vaqtida javob berishi kerak va kafolat muddati davomida etkazib beruvchi uskunaning sifati bilan bog'liq muammolardan kelib chiqadigan nosozliklarni bepul saqlash uchun javobgardir.
